XWS-P监控探测器

技术参数：

技术参数报警设定值显示范围设置步长精度等级
剩余电流50mA～1000mA20mA～1500mA1mA±1%
电流5A～互感器安培数0A～1.2倍互感器安培数1A±1%
温度50℃～140℃0℃～140℃1℃±1℃
电压AC230V～AC300V(过压) AC130V～AC210V(欠压)AC50V～AC400V1V±1%
电量/0～1000万KWh/1级

所属分类：

智慧用电安全监管系统

关键词：

咨询热线：

电话：0760-23382888 /13590889585

在线反馈 >

产品详情

一、概述

XWS-P系列产品是集剩余电流、电流、温度、电压、有功功率、无功功率、功率因数等用电数据为一体的智慧用电安全监控探测器，同时具有精确的用电量数据统计分析、继电器控制输出、系统时钟显示功能等综合用电信息的监控与上传。

可选择4G、NBIOT无线通讯、RJ45网口或RS485通讯方式实现物联网远程监控，电气安全系统物联网监控平台可直接管理接入到平台上的所有监控模块数据，并提供实时报警、短信报警、电能统计、历史报警记录查询等功能，可通过监控平台实时查询模块的信息，包括当前报警值、报警设定值、报警历史记录、连网掉线次数等信息

二、产品功能

◆ 1路剩余电流；3路电流、3路电压、4路温度；4路有功功率、4路无功功率、4路功率因数、4路电能统计；

◆ 具有漏电、过流、过温、缺相、过压、欠压报警功能

◆ 剩余电流、电流、温度、电压可设置多级报警(1/2/3级)

◆ 可选通讯方式：4G、NB 无线通讯、RJ45网口通讯、RS485有线通讯

◆ 具有声光报警功能、实时上报当前报警信息

◆ 报警时常开转常闭输出功能，可实现远程联动

◆ 可通过物联网监控平台实时查询模块信息，实现远程操作

◆ 发生报警时可通过短信方式通知用户，及时处理报警信息

◆ 提供LCD液晶屏显示，本地数据查询

三、技术指标

技术参数	报警设定值	显示范围	设置步长	精度等级
剩余电流	50mA～1000mA	20mA～1500mA	1mA	±1%
电流	5A～互感器安培数	0A～1.2倍互感器安培数	1A	±1%
温度	50℃～140℃	0℃～140℃	1℃	±1℃
电压	AC230V～AC300V(过压) AC130V～AC210V(欠压)	AC50V～AC400V	1V	±1%
电量	/	0～1000万KWh	/	1级

◆ 报警延时：设定值：1s～60s

◆ 通讯方式：支持4G、NB(移动/电信)无线通讯、RJ45网口通讯、RS485有线通讯

◆ 工作电压：AC198V～242V/50Hz 待机功耗：1W

◆ 控制输出：常开常闭触点

◆ 使用环境条件：(1) 环境温度：-10℃～＋40℃ (2) 相对湿度：≤90%、不凝露

◆ 执行标准：

GB14287.2-2014 《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》

GB14287.3-2014 《电气火灾监控系统第3部分：测温式电气火灾监控探测器》

GBT17215-321 《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》

四、安装指引

◆智慧用电监控探测器安装环境：

智慧用电监控探测器安装于配电箱内部。为保证探测器正常运行，应使它处于防雨、防潮、防强光照射、易于通风各散热的地方。

◆天线座安装要求：

天线应安装于开关柜或配电箱箱体外部信号良好的地方并垂直放置,若安装于电箱内部则可能因电箱箱体屏蔽影响而造成信号不良，容易导致经常掉线等异常情况发生。

◆产品外形尺寸： 100mm×100mm×46mm；

◆产品外形示意图：

图4-1《产品外形示意图》

◆ 产品安装方式：

(1)面板嵌入式安装：

如图所示，在安装面板上开一93mm×96mm方孔，将模块从前方装入，再从安装面板后方用两个卡扣模块固定，上紧螺丝。这种安装方式可安装于配电箱门上。

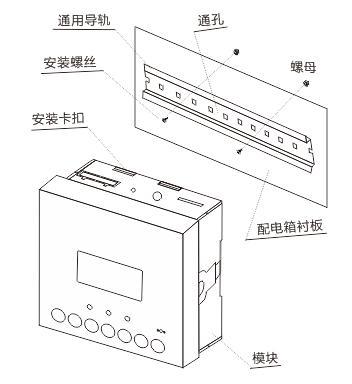

(2)导轨式安装:

如图所示，先将通用导轨(35mm宽)固定在配电箱衬板上，然后将模块卡接到导轨上，并锁紧卡扣。

图4-3 《导轨式安装示意图》

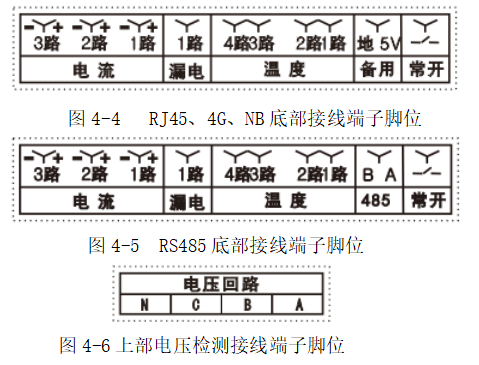

◆产品接线端子说明：

◆接线端子说明：

(1) 漏电回路：连接剩余电流互感器，不分极性，用于探测剩余电流；

(2) 电流回路：连接电流互感器，需要区分极性和电流互感器安装方向；

(3) 温度回路：连接温度传感器，不分极性，用于探测配电箱线体温度，应紧贴线体表面安装；

(4) 5V和地：备用功能，可实现控制外部脱扣，需与XWS-K控制器配合使用；

(5) 常开点：报警信号输出，正常时为常开，报警时为常闭，故障时不动作；

(6) 电压回路：连接外部监测的电压，注意相位不能接错。

注意：没使用的回路在设置里将该回路设为关闭，避免干扰。

五、操作指南

◆系统指示灯说明：

1、运行灯：正常联网灯亮；

2、报警灯：正常时熄灭，报警状态时长亮；

3、故障灯：正常时熄灭，开机初始化、自检、发生故障时灯亮。

◆功能按键说明：

按键	功能说明
向上、向下	在各主界面下菜单界面的切换和信息浏览
向前、向后	监控页面、报警页面、故障页面等五主界面之间的切换
确定/消音	进入菜单设置及功能确认,报警时用于消除当前的报警声
返回	用于返回到主界面，长按可复位模块
漏电试验	模拟发生漏电情况，对设备报警性能进行试验

◆主界面：界面分为 “设备报警”、“设备故障”、“系统时间”、“设备信息”和各项技术参数监控五部分组成。

◆菜单界面：(操作密码：9000)菜单界面分别实现以下功能：

设备信息	查询当前设备的软件版本、设备接入电流互感器安培数
通讯信息	查询当前设备的信号强度、IMEI、IMSI或地址。（4G、NB无线版）
本地设置	设置当前设备的IP地址。（RJ45版）
设备设置	设置当前声音是否打开、设置报警级数
时间设置	在设置的报警延时时间内，探测值超过设置报警值时，模块暂时不报警；如探测值超过报警值且超过报警延时的时间，模块则报警、设备信息上传时间
对比度	用于调整背光灯的亮度
漏电设置	设置漏电回路开关、报警时脱扣输出和漏电报警值、预警值
电流设置	设置电流回路开关、报警时脱扣输出和电流报警值、预警值
温度设置	设置温度回路开关、报警时脱扣输出和温度报警值、预警值
电压设置	设置电压回路开关、报警时脱扣输出和过压欠/压报警值、预警值

◆二级菜单界面：(操作密码联系相关负责人)该菜单功能功能仅供有权限者打开，谨慎修改：

电能清零	清除设备之前的电量统计
校准恢复	清除设备的校准值，仅供厂家使用
设置恢复	恢复设备各回路为默认参数值
服务器设置	设置设备连接的服务器信息。（RJ45版）

六、常见问题处理

◆智慧用电监控探测器是否连上平台：

通过观察运行指示灯状态，若为绿灯长亮则表示模块已连上平台，熄灭则表示机器没有连上监控平台。

◆智慧用电监控探测器不能正常连上监控平台：

1、检测SIM卡是否已经安装好，天线是否安装可靠并应安装于配电箱外；

2、检查监控平台是否已经添加了对应的监控模块地址；

3、评估现场环境信号，若条件允许则把监控模块移到室外环境测试能否连上平台；

4、确认SIM卡是否有欠费、停机等异常情况。

5、检查网线是否接好，网口的绿色指示灯是否长亮，长亮表示网线已接好；

6、检查设备的IP地址和服务器信息是否正确；

◆设备故障处理：检查连接电流互感器极性和电流互感器安装方向是否正确；连接外部监测的电压相位是否正确

智慧用电监控探测器的安全运行维护

1、建议每半月或一月检查一次智慧用电监控探测器的屏显是否正常，电源是否正常；

2、对智慧用电监控探测器天线座要定期进行巡视，防鼠害等造成的信号线断线导致不能正常监控；

3、智慧用电监控探测器周边环境要保持干燥通风防潮；

4、严禁非专业人员对智慧用电监控探测器及监控平台进行参数设置及调试；

5、智慧用电监控探测器在正常运行当中不要随意中断运行，如有特殊情况需要中断，须做好中断运行记录，智慧用电监控探测器出现异常，需联系专业人员进行处

八、售后服务保证书

尊敬的用户：欢迎使用小武松XWS-P智慧用电监控探测器，您将享受中山市福瑞特科技产业有限公司的两年保修服务，包装、软件不在保修范围内；若有任何疑问请随时和我司联系，将竭诚为您服务（在使用过程中若发生故障，烦请填写维修卡）。

下列情况将实施有偿维修：

1、不能出示维修卡；

2、由于人为损坏、安装操作不当、保管不善或不可抗拒的自然灾害造成的故障；

3、因自己或非我司指定的代理商对产品进行改造、拆开机壳、维修造成故障；

4、因用户电源电压超过产品的额定电压造成的故障；

5、非我司承诺的服务项目和内容；

6、超过保修期。
