防水浸监测

  一、概述

  JDA-NBSJ 水浸探测器(以下简称水浸探测器)是用于智能楼宇、数据中心、通信机房、库房、档

  案馆等泄露检测。雨天忘关窗户，水龙头忘记关，水管破裂，房屋漏水等水浸检测。通过水浸探头感

  应，可以快速对泄露及水浸进行检测，并将报警信号通过 NB-IOT 传输到物联网管理平台。管理平台收

  到报警信号后，可以通过公众号推送给相应的管理员，及时发现处理隐患，减少损失，保障财产安全。

  二、产品功能特性

  ◆ 安装方便：无线通讯，内置电池，直接安装;

  ◆ 智能检测：实时监控设备状态，上传信号强度和电池电压状况;

  ◆ 智能报警：具有声光报警功能，并将报警信息通过物联网平台推送给管理人员;

  ◆ 低功耗：

  低于 5uA 的待机工作电流。

  三、技术指标

  四、安装指引

  ◆水浸探测器安装环境：

  水浸探测器安装于厨房、客厅、卫生间等易发送水浸场所。为保证探测器正常运行，探测器主

  体应处于较高处，防止直接接触水源，由水浸探头接触漏水位置。

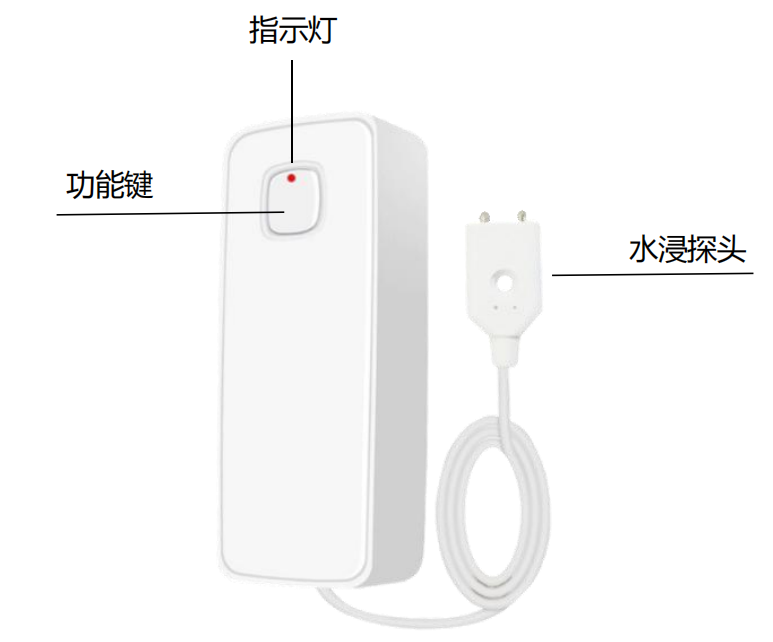

  ◆产品外形示意图：

图 4-1《产品外形示意图》

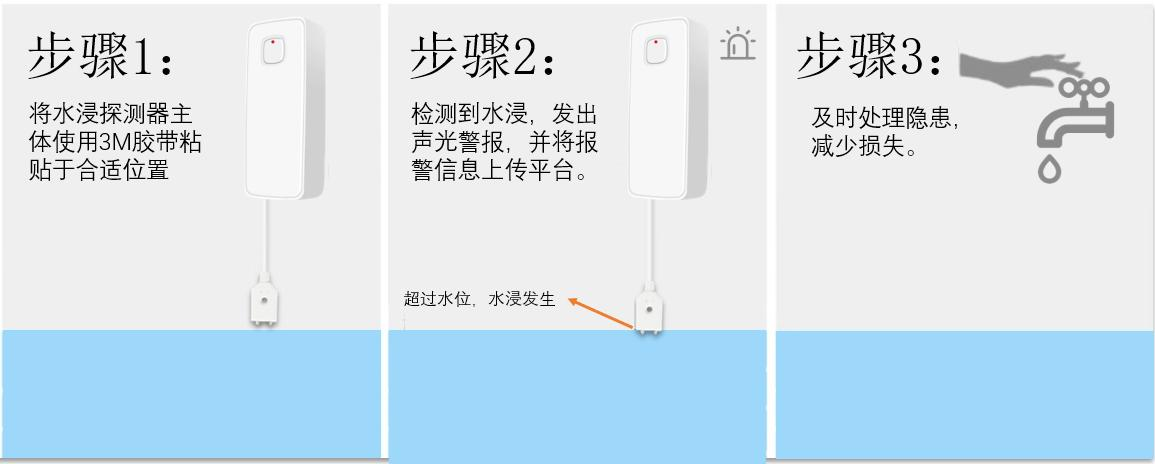

  ◆ 产品安装方式：

  本产品配置 3M 胶带，可将设备通过胶带粘贴固定到合适位置。

  水浸探测器主体未支持高端防水应处于远离水源较高处。

  水浸探头防水，应置于水浸检测处，距离地面约 1 厘米。

  本产品采用 NB-IoT 技术，安装前需提前按功能键测试该点基站网络环境

  五、功能及操作指南

  ◆功能介绍：

  1、实时检测：水浸探头检测到水浸，会发送警报到平台，用户可通过手机微信公众接收报警通知，同

  时可以查看设备电池电压，信号强度及水浸状态。

  2、定时上报：每天定时上报一次状态数据。

  3、低电压警报：定时上报数据时会检测当前电压，低于 2.6V 会警报提示更换电池。

  4、测试警报：按下按键，红灯会闪烁，蜂鸣器长响，唤醒设备同时会发送警报数据到平台，手机端可

  收到电池电压和信号强度信息。

  5、如果连续发送三次数据失败，会进入休眠，12 小时后重新联网，避免过度消耗电池电量。

  ◆指示灯状态说明：

  1、开机：红灯先点亮 250ms，绿灯再点亮 250ms，同时蜂鸣器短响;

  2、联网成功：红灯绿灯同时点亮 250ms

  3、水浸探测：每个 10s 亮一次绿灯 250ms

  4、水浸触发：红灯常亮 5s，蜂鸣器长响;若未恢复正常一分钟后蜂鸣器长响 5s,后每隔一小时红灯点

  亮 3s，蜂鸣器长响。

  5、数据发送成功：红灯点亮 200ms;

  6、测试警报：红灯常亮 2s，同时蜂鸣器长响;

  7、低电压报警：电压低于 2.6v 时每隔一小时绿灯点亮 250ms，蜂鸣器短响 100ms。

  8、网络异常：每隔一小时重新联网，蜂鸣器长响 1s。红绿灯同时点亮。

  六、常见问题处理

  ◆水浸探测器是否连上平台：

  通过观察运行指示灯状态，若为红灯绿灯同时闪烁则表示模块已连上平台。

  ◆不断重启，指示灯闪烁，蜂鸣器响。

  电池没电，电压过低，及时更换电池。

  七、水浸探测器的安全运行维护

  1、建议每半月或一月检查一次物联网连接是否正常，电池是否正常;

  2、对水浸探测器要定期进行功能测试，防过大磁场和电流环境导致不能正常监控;

  3、水浸探测器主体未支持高端防水，应远离水源;

  4、严禁非专业人员对水浸探测器进行参数设置及调试;

  5、水浸探测器出现异常，需联系专业人员进行处理。

  八、售后服务保证书

  尊敬的用户：欢迎使用小武松 XWS-NBSJ 水浸探测器，您将享受中山市福瑞特科技产业有限公司的

  两年保修服务，包装、软件不在保修范围内;若有任何疑问请随时和我司联系，将竭诚为您服务(在

  使用过程中若发生故障，烦请填写维修卡)。

  下列情况将实施有偿维修：

  1、不能出示维修卡;

  2、由于人为损坏、安装操作不当、保管不善或不可抗拒的自然灾害造成的故障;

  3、因自己或非我司指定的代理商对产品进行改造、拆开机壳、维修造成故障;

  4、因用户电源电压超过产品的额定电压造成的故障;

  5、非我司承诺的服务项目和内容;

  6、超过保修期。
