跌倒报警雷达

 一、概述

  跌倒报警雷达是基于毫米波点云算法体制实现人体生物存在感知及人体姿态识别，持续记录人体

  存在情况，停留时间，以及身体运动幅度，跌倒姿态实时报警，并可以通过无线信号通知监控平台实

  现场景联动。本产品安装在室内顶部，高于人体高度安装。默认安装高度 2.4 米。可通过接口参数调

  整产品性能。

  二、产品功能特性

  ◆ 跌倒姿态报警

  对人体躺在地上的姿态进行识别，实时上报手机

  ◆ 静止驻报警

  人体在任何姿态，长时间保持不动，会有报警提示

  ◆ 精准生命探测，人体存在探测

  对活动，静止，昏迷的人体都有准确的持续探测

  ◆ 出入时间记录

  进入时间，运动幅度记录，离开时间记录

  ◆ 通讯方式

  4G 无线通讯

  三、技术指标

产品型号
产品名称	60G跌倒报警雷达
产品尺寸	29.5*73*86mm
雷达工作频率	61GHz～61.5GHz
安装方式	置顶安装
工作电压	2.5-3.3V
探测范围	6～8m²
探测角度	水平100°～垂直100°
电源USB输入	5V/2A
网络类型	4G（移动)
工作温度	-10℃～+60℃
工作温度	20%～85%（无冷凝）



  四、安装指引

  ◆安装环境：

  跌倒报警雷达产品安装在房屋顶部。

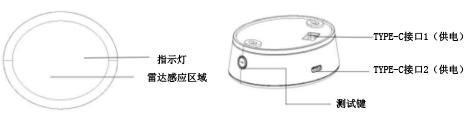

  ◆产品外形示意图:

图 4-1《产品外形示意图》

  ◆ 产品安装说明及安装注意事项：

  ①将产品固定在房屋顶部，钻孔并预埋膨胀螺丝，或者粘贴到墙体;

  ②推入膨胀螺丝，固定安装支架底板:

  ③将雷达底座对准安装支架卡扣，旋转方向固定雷达:

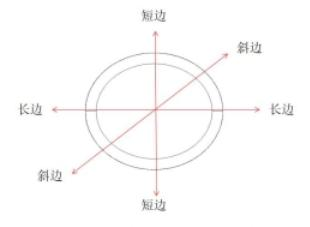

  ④产品椭圆形状，长边为雷达较远距离，短边为较近距离




*确保雷达探测准确性，请置顶安装！



  ◆ 跌倒探测

  置顶雷达探测静止驻留告警探测范围为 3 米*2.5 米跌倒探测范围为 3 米*2.5 米需要根据房间结

  构设计雷达安装位置。

  ◆ 人体存在

  置顶雷达探测人体活动时的范围约为 4 米*3 米，探测人体静止不动时的范围为 3 米*2.5 米需要根据房间

  结构设计雷达安装位置

  五、参数输出

  ◆跌倒报警输出时间

  报时间为 30S，5-180s 可调

  ◆跌倒开关

  当关闭跌倒开关时，会停止跌倒报警的数据上报

  ◆静止驻留开关

  当关闭静止驻留开时，会停止静止驻留报警的数据上报

  ◆安装高度设置

  根据不同的安装高进行相对应设置，保证雷达达到正常性能，支持 2.2-2.8m 可调

  ◆跌报警输出状态

  跌倒报警:当在扮区域中，出现快速跌倒动作时，雷达会进行跌倒报警上报

  ◆跌倒报警解除情况

  解除跌倒报警:当探测区域中，人员跌倒后有起身离开动作，雷达将取消跌倒报警上报

  ◆静止驻留功能定义

  驻留报警：当在探测区域中，出现人长时间静止，雷达根据停留时间报警，默认 5min,1-60min 可调。

  例如:人跌倒失去意识满足 5min(后续可进行时间调节) 会做相对应的驻留报警上报

  ◆跌倒报警输出时间

  记录人员进入时间，历史停留时间。

  五、探测范围

  毫米波雷达可通过大动作或人体静坐时的微动作感知人体存在，雷达在探测到人体存在时，会触发

  有人指令上报;在感应不到人体存在时则会触发无人指令;当在探测范围内出现快速跌倒动作时，雷达

  会输出跌倒报警信息;人体在探测区域内长时间静止不动，雷达会根据停留时间进行分级报警。

  感应范围示意图：

  人体跌倒报警感应范围示意图如下：

  六、指示灯状态及测试键功能

  ◆指示灯状态说明：

  1、开机：先红灯闪烁，再绿灯闪烁

  2、联网成功：绿灯长亮

  3、报警：红灯闪烁

  ◆测试键功能

  测试键，短按测试键，机器模拟发生报警，并上传报警信息到监控平台。

  长按测试键 3～5 秒，机器复位重启。

  六、常见问题处理

  ◆跌倒报警雷达产品是否连上平台：

  通过观察运行指示灯状态，若为绿灯长亮则表示模块已连上平台。

  ◆跌倒报警雷达产品不能正常连上监控平台：

  (1) 检查 SIM 卡是否已经安装好，避免灰尘进入卡槽造成接触不良;

  (2) 检查监控平台是否已经添加了对应的监控模块地址;

  (3) 确认 SIM 卡是否有欠费、停机等异常情况;

  七、 跌倒报警雷达的安全运行维护

  1、建议每半月或一月检查一次物联网连接是否正常，电源是否正常;

  2、对跌倒报警雷达要定期进行功能测试，防过大磁场和电流环境导致不能正常监控;

  3、跌倒报警雷达使用周边环境要保持干燥通风防潮;

  4、严禁非专业人员对跌倒报警雷达进行参数设置及调试;

  5、跌倒报警雷达出现异常，需联系专业人员进行处理。

  八、售后服务保证书

  尊敬的用户：欢迎使用小武松跌倒报警雷达，您将享受中山市福瑞特科技产业有限公司的两年保修

  服务，包装、软件不在保修范围内;若有任何疑问请随时和我司联系，将竭诚为您服务(在使用过程

  中若发生故障，烦请填写维修卡)。

  下列情况将实施有偿维修：

  1、不能出示维修卡;

  2、由于人为损坏、安装操作不当、保管不善或不可抗拒的自然灾害造成的故障;

  3、因自己或非我司指定的代理商对产品进行改造、拆开机壳、维修造成故障;

  4、因用户电源电压超过产品的额定电压造成的故障;

  5、非我司承诺的服务项目和内容;

  6、超过保修期。

维修卡
客户名称
电话		传真
产品型号		机身号
购买时间		联系人
故障日期		邮编
故障描述
详细地杫



  中山市福瑞特科技产业有限公司

  ZHONGSHAN FRIGATE SCIENCE&TECHNOLOGY INDUSTRY CO.,LTD.

  中山市火炬开发区科技西小武松路 1 号

  电话：0760-2338 2888

  传真：0760-2338 2889

  网址：www.frigate.com.cn

  邮编：528400

  邮箱：frigate@frigate.com.cn
