XWS-P监控探测器

一、概述

XWS-P系列产品是集剩余电流、电流、温度、电压、有功功率、无功功率、功率因数等用电数据为一体的智慧用电安全监控探测器，同时具有精确的用电量数据统计分析、继电器控制输出、系统时钟显示功能等综合用电信息的监控与上传。

可选择4G、NBIOT无线通讯、RJ45网口或RS485通讯方式实现物联网远程监控，电气安全系统物联网监控平台可直接管理接入到平台上的所有监控模块数据，并提供实时报警、短信报警、电能统计、历史报警记录查询等功能，可通过监控平台实时查询模块的信息，包括当前报警值、报警设定值、报警历史记录、连网掉线次数等信息

二、产品功能

◆ 1路剩余电流；3路电流、3路电压、4路温度；4路有功功率、4路无功功率、4路功率因数、4路电能统计；

◆ 具有漏电、过流、过温、缺相、过压、欠压报警功能

◆ 剩余电流、电流、温度、电压可设置多级报警(1/2/3级)

◆ 可选通讯方式：4G、NB 无线通讯、RJ45网口通讯、RS485有线通讯

◆ 具有声光报警功能、实时上报当前报警信息

◆ 报警时常开转常闭输出功能，可实现远程联动

◆ 可通过物联网监控平台实时查询模块信息，实现远程操作

◆ 发生报警时可通过短信方式通知用户，及时处理报警信息

◆ 提供LCD液晶屏显示，本地数据查询

三、技术指标

◆ 报警延时：设定值：1s～60s

◆ 通讯方式：支持4G、NB(移动/电信)无线通讯、RJ45网口通讯、RS485有线通讯

◆ 工作电压：AC198V～242V/50Hz    待机功耗：1W

◆ 控制输出：常开常闭触点

◆ 使用环境条件：(1) 环境温度：-10℃～＋40℃  (2) 相对湿度：≤90%、不凝露

◆ 执行标准：

GB14287.2-2014  《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》

   GB14287.3-2014  《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》

   GBT17215-321    《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》

四、安装指引

◆智慧用电监控探测器安装环境：

智慧用电监控探测器安装于配电箱内部。为保证探测器正常运行，应使它处于防雨、防潮、防强光照射、易于通风各散热的地方。

◆天线座安装要求：

天线应安装于开关柜或配电箱箱体外部信号良好的地方并垂直放置,若安装于电箱内部则可能因电箱箱体屏蔽影响而造成信号不良，容易导致经常掉线等异常情况发生。

◆产品外形尺寸： 100mm×100mm×46mm；

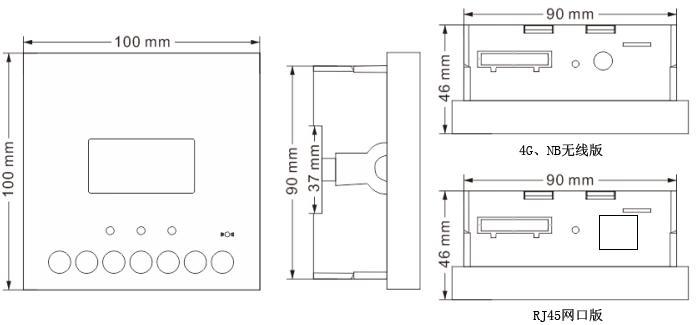

◆产品外形示意图：

图4-1《产品外形示意图》

◆ 产品安装方式：

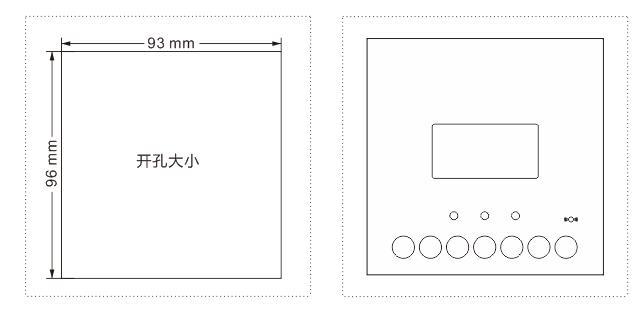

(1)面板嵌入式安装：

如图所示，在安装面板上开一93mm×96mm方孔，将模块从前方装入，再从安装面板后方用两个卡扣模块固定，上紧螺丝。这种安装方式可安装于配电箱门上。

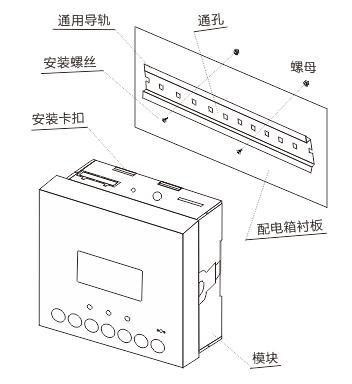

(2)导轨式安装:

如图所示，先将通用导轨(35mm宽)固定在配电箱衬板上，然后将模块卡接到导轨上，并锁紧卡扣。

图4-3 《导轨式安装示意图》

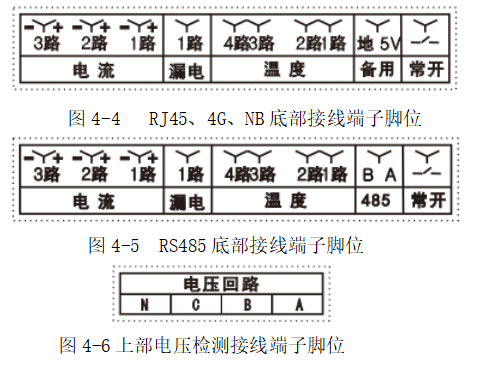

◆产品接线端子说明：

◆接线端子说明：

(1) 漏电回路：连接剩余电流互感器，不分极性，用于探测剩余电流；

(2) 电流回路：连接电流互感器，需要区分极性和电流互感器安装方向；

(3) 温度回路：连接温度传感器，不分极性，用于探测配电箱线体温度，应紧贴线体表面安装；

(4) 5V和地： 备用功能，可实现控制外部脱扣，需与XWS-K控制器配合使用；

(5) 常开点：  报警信号输出，正常时为常开，报警时为常闭，故障时不动作；

(6) 电压回路：连接外部监测的电压，注意相位不能接错。

注意：没使用的回路在设置里将该回路设为关闭，避免干扰。

五、操作指南

◆系统指示灯说明：

 1、运行灯：正常联网灯亮；

 2、报警灯：正常时熄灭，报警状态时长亮；

 3、故障灯：正常时熄灭，开机初始化、自检、发生故障时灯亮。

◆功能按键说明：

按键	功能说明
向上、向下	在各主界面下菜单界面的切换和信息浏览
向前、向后	监控页面、报警页面、故障页面等五主界面之间的切换
确定/消音	进入菜单设置及功能确认,报警时用于消除当前的报警声
返回	用于返回到主界面，长按可复位模块
漏电试验	模拟发生漏电情况，对设备报警性能进行试验

◆主界面：界面分为 “设备报警”、“设备故障”、“系统时间”、“设备信息”和各项技术参数监控五部分组成。

◆菜单界面：(操作密码：9000)菜单界面分别实现以下功能：

设备信息	查询当前设备的软件版本、设备接入电流互感器安培数
通讯信息	查询当前设备的信号强度、IMEI、IMSI或地址。（4G、NB无线版）
本地设置	设置当前设备的IP地址。（RJ45版）
设备设置	设置当前声音是否打开、设置报警级数
时间设置	在设置的报警延时时间内，探测值超过设置报警值时，模块暂时不报警；如探测值超过报警值且超过报警延时的时间，模块则报警、设备信息上传时间
对比度	用于调整背光灯的亮度
漏电设置	设置漏电回路开关、报警时脱扣输出和漏电报警值、预警值
