电气火灾预警系统

1、XWS-D组合式电气火灾监控探测器

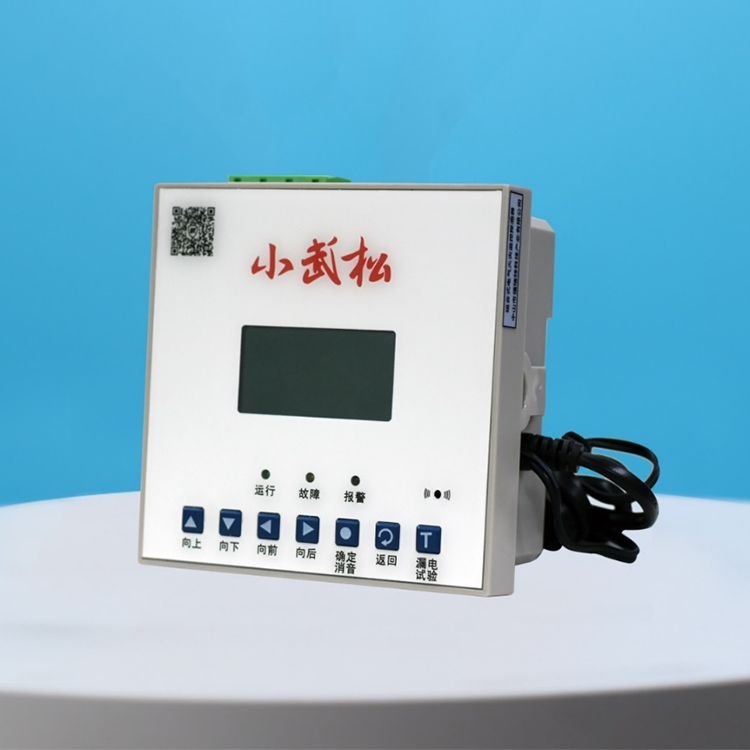

XWS-D组合式电气火灾监控探测器

XWS-D系列产品是集剩余电流、电流、温度、电压、有功功率、无功功率、功率因数等用电数据为一体的组合式电气火灾探测器，同时具有精确的用电量数据统计分析、继电器控制输出、系统时钟显示功能等综合用电信息的监控与上传。

可选择4G、NBIOT无线通讯、RJ45网口或RS485通讯方式实现物联网远程监控，电气安全系统物联网监控平台可直接管理接入到平台上的所有监控模块数据，并提供实时报警、短信报警、电能统计、历史报警记录查询等功能，可通过监控平台实时查询模块的信息，包括当前报警值、报警设定值、报警历史记录、连网掉线次数等信息。

口令管理

密码设置应支持复杂口令，复杂口令包括数字、字母大小写和符号的至少两种，口令长度不少于8位。新设备初次使用时或者设备恢复出厂设置后，应强制设置管理员用户密码为复杂口令

远程管理

支持远程修改密码，支持远程批量固件升级

时钟同步

支持NTP时钟同步

外接端口

3路相电压、3路相电流、4路温度、1路剩余电流、最大接入数不低于32个集成式探测器（不区分探测器的级数和P数），接入方式为有线连接★，1路百兆网口、联动输入不低于1路、联动输出不低于1路

状态指示灯

报警、故障、消音

报警声压

报警声压≥70dB(A),1m

监控报警项目

剩余电流、相线温度、相电压、相电流、脱扣联动、报警联动、联动输入报警、过压报警、欠压报警、过流报警

计量相关监测

电压、电流、温度、有功功率、无功功率、视在功率、频率、功率因素、有功电能

采集误差

剩余电流量程：0~1000mA 误差<5% 温度量程：0~150℃ 误差<5%；电流量程：0~1000A  误差<1% 电压量程：0~400V 误差<1%

通讯方式

1个RJ-45网口（支持10M/100M 网络数据）或1个RS485通讯接口

安装方式

导轨式安装

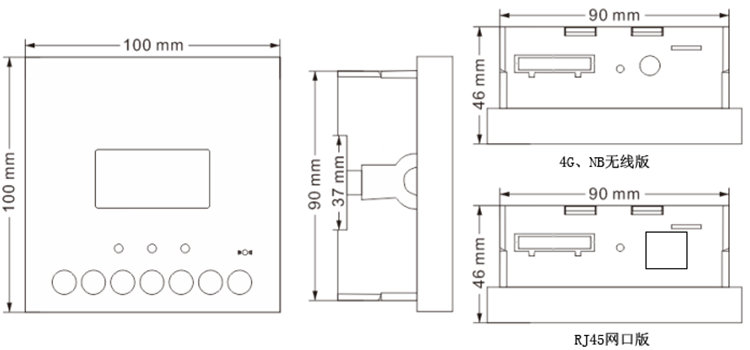

XWS-D组合式电气火灾监控探测器产品外形示意图

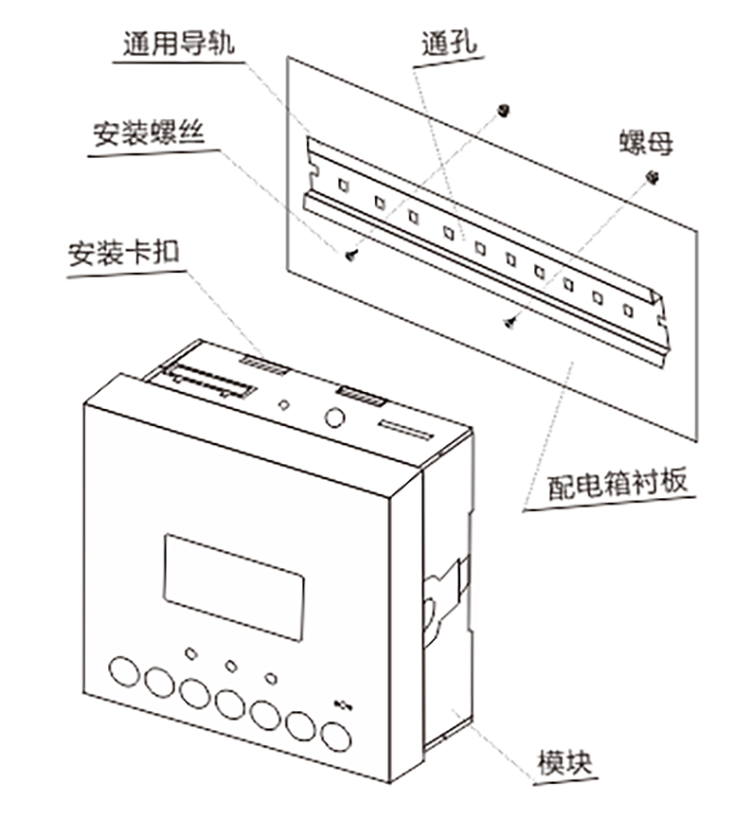

XWS-D组合式电气火灾监控探测器导轨式安装示意图

2、XWS-D3(1P) 集成式探测器

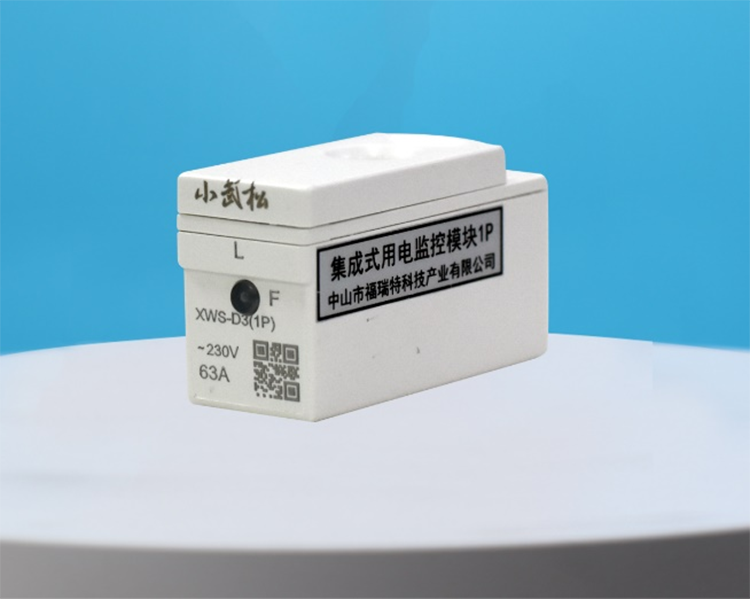

XWS-D3(1P) 集成式探测器

XWS-D3(1P)集成式探测器，可用于监测电气系统末端线路的用电安全以及电能计量。电源采用集中式，通讯为一主多从形式，支持30台采集器，可常态化监测末端用线路中影响用电安全的主要因素，如：温度、电流、电能、功率、违规负载等，具有高精度、高可靠性、快速响应等特点，旨在解决传统断路器无法实现采集检测的问题，帮助用户实时了解电气线路是否存在安全隐患，提高用电安全管理水平。

回路过温报警

当监测点温度达到设定阈值时，发出报警信息，阈值可设

回路过流报警

当线路电流超过设定阈值时，发出报警信息，阈值可设

回路过压报警

加载电压超出过压阈值时，发出报警信息

回路欠压报警

加载电压低于欠压阈值时，发出报警信息

数据监测

支持电流、电压、温度、功率、电量检测

监测回路

监测回路1路

温度计量精度

温度报警设定范围：0℃~90℃，参数调节刻度≤1.0℃，测量精度：读数的±2℃

电流计量精度

电流报警设定范围：0~63A，参数调节刻度≤1A，测量精度±1%

电压计量精度

每相电压报警设定范围：160V~280V，参数调节刻度≤1V，测量精度±1%

通讯接口

通讯接口2路

安装方式

将火线或零线穿过集成式探测器穿线孔（穿线孔为封闭式），与集成式探测器的接线柱一同插入空开接线孔内，空开螺丝拧紧

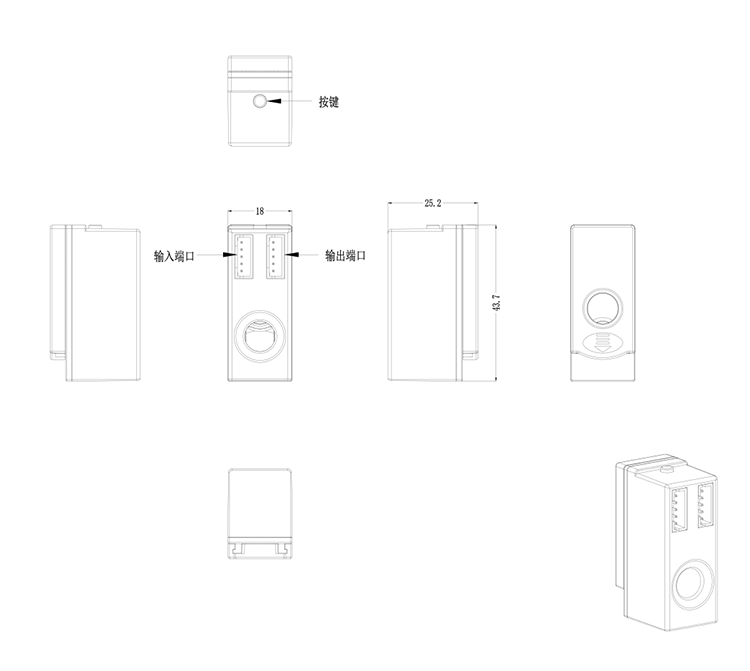

XWS-D3(1P) 集成式探测器设计示意图

3、XWS-D3(2P) 集成式探测器

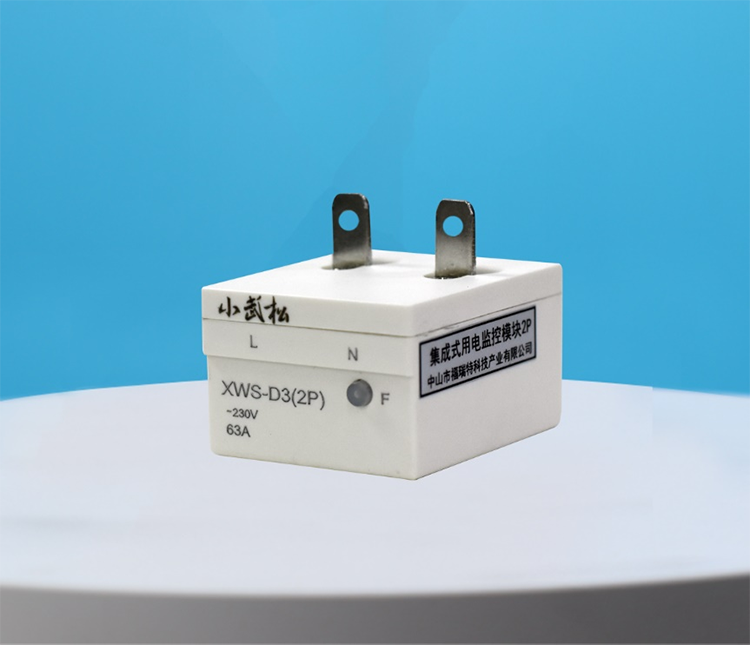

XWS-D3(2P) 集成式探测器

XWS-D3(2P)集成式探测器，可用于监测电气系统末端线路的用电安全以及电能计量。电源采用集中式，通讯为一主多从形式，支持30台采集器，可常态化监测末端用线路中影响用电安全的主要因素，如：温度、电流、剩余电流（2P）、电压（2P）、电能、功率、违规负载等，具有高精度、高可靠性、快速响应等特点，旨在解决传统断路器无法实现采集检测的问题，帮助用户实时了解电气线路是否存在安全隐患，提高用电安全管理水平。

回路过温报警

当监测点温度达到设定阈值时，发出报警信息，阈值可设

回路过流报警

当线路电流超过设定阈值时，发出报警信息，阈值可设

回路漏电报警

当线路漏电值超过设定阈值时，发出报警信息，阈值可设

回路过压报警

加载电压超出过压阈值时，发出报警信息

回路欠压报警

加载电压低于欠压阈值时，发出报警信息

数据监测

支持电流、电压、温度、功率、电量检测

监测回路

监测回路2路

温度计量精度

温度报警设定范围：0℃~90℃，参数调节刻度≤1.0℃，测量精度：读数的±2℃

电流计量精度

电流报警设定范围：0~63A，参数调节刻度≤1A，测量精度±1%

电压计量精度

每相电压报警设定范围：160V~280V，参数调节刻度≤1V，测量精度±1%

通讯接口

通讯接口2路

安装方式

将火线或零线穿过集成式探测器穿线孔（穿线孔为封闭式），与集成式探测器的接线柱一同插入空开接线孔内，空开螺丝拧紧

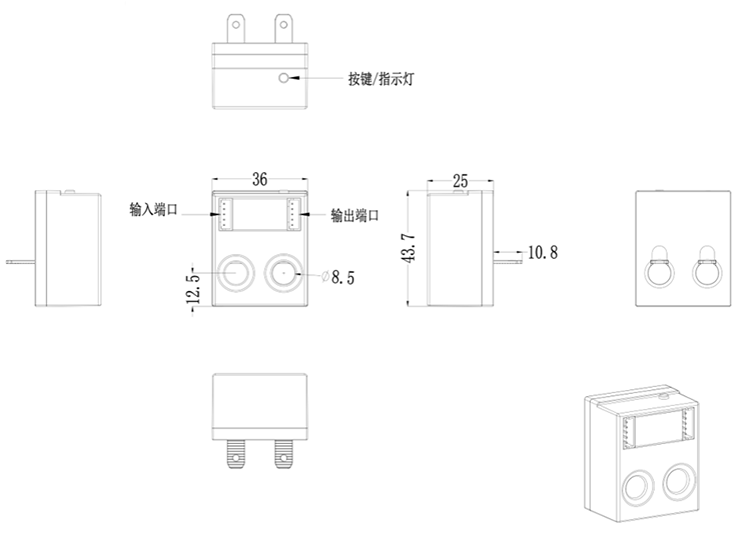

XWS-D3(2P) 集成式探测器设计示意图

4、XWS-D3(3P)集成式探测器

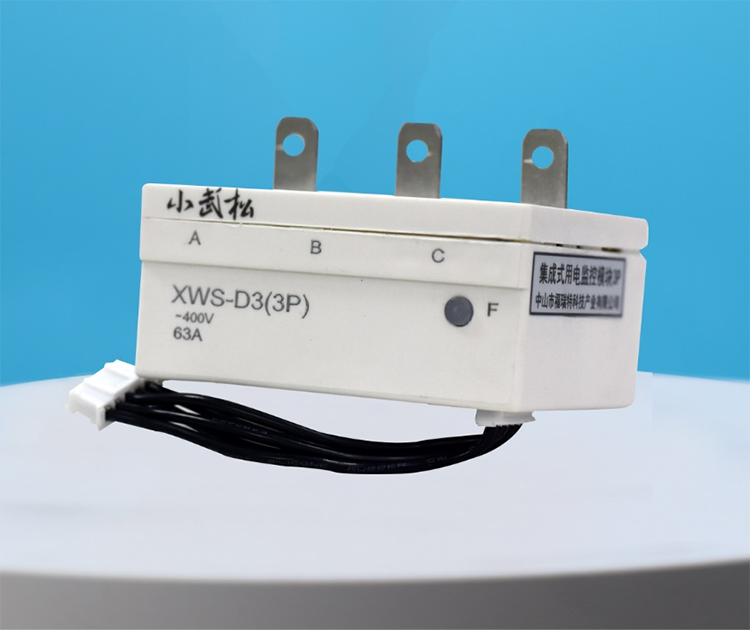

XWS-D3(3P) 集成式探测器

XWS-D3(3P)集成式探测器，可用于监测电气系统末端线路的用电安全以及电能计量。电源采用集中式，通讯为一主多从形式，支持30台采集器，可常态化监测末端用线路中影响用电安全的主要因素，如：温度、电流、电能、功率、违规负载等，具有高精度、高可靠性、快速响应等特点，旨在解决传统断路器无法实现采集检测的问题，帮助用户实时了解电气线路是否存在安全隐患，提高用电安全管理水平。

回路过温报警

当监测点温度达到设定阈值时，发出报警信息，阈值可设

回路过流报警

当线路电流超过设定阈值时，发出报警信息，阈值可设

回路过压报警

加载电压超出过压阈值时，发出报警信息

回路欠压报警

加载电压低于欠压阈值时，发出报警信息

数据监测

支持电流、电压、温度、功率、电量检测

监测回路

监测回路3路

温度计量精度

温度报警设定范围：0℃~90℃，参数调节刻度≤1.0℃，测量精度：读数的±2℃

电流计量精度

电流报警设定范围：0~63A，参数调节刻度≤1A，测量精度±1%

电压计量精度

每相电压报警设定范围：160V~280V，参数调节刻度≤1V，测量精度±1%

通讯接口

通讯接口2路

安装方式

将火线或零线穿过集成式探测器穿线孔（穿线孔为封闭式），与集成式探测器的接线柱一同插入空开接线孔内，空开螺丝拧紧

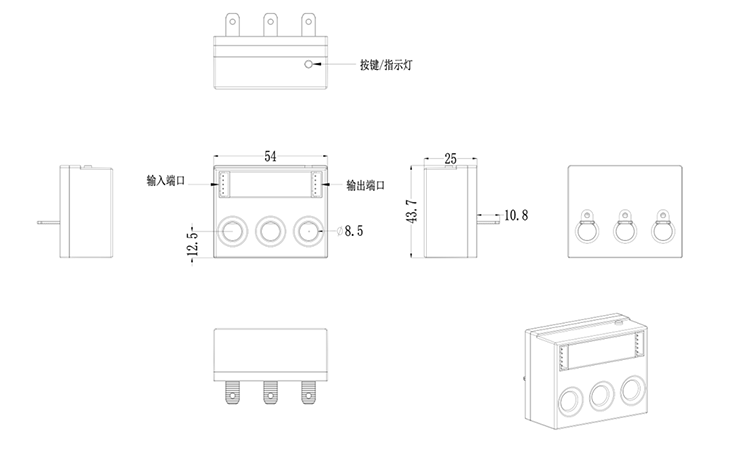

XWS-D3(3P) 集成式探测器设计示意图

5、预警系统平台：

（1）产品类型

用电监测网关+监测模块方式，满足监测预警功能。

（2）网络架构

既可以采用内网通讯方式，通过内部网络实现安全用电监测系统通讯。还可以采用移动通讯网络实现远程的联网通讯。

（3）电气火灾预警功能

发生电气漏电、过流过载、过温、过压欠压、短路、打火、故障电弧、缺相等情况时根据预先设定的参数主动告警。

（4）漏电自检功能

回路可设定漏电自检功能，确保回路漏电功能正常，当出现漏电时，能主动推送到平台客户端或手机APP（银行内网）。

（5）能耗监测与分析

可以实现对配电系统的用电情况进行采集和汇总，从而对整个配电系统的电力消耗做出智能分析和智能控制，达到节能减耗的目的。

（6）数据统计

精准的传感器件，可提供用电线路电压、电流、温度、总电量等数据，自动汇总统计，用电数据波动情况及电量情况自动汇总、一目了然，为错峰用电、高峰用电节能。同时对线路漏电流超限、过流、过压、过温、过载、故障电弧、缺相等电气火灾预警数据自动汇总统计，为网点电气线路故障检修以及各区用电管制提供基础数据作为依据。

说明：

1、可提供私有化系统部署，且无产品接入数量、期限和U质等要求。

2、可提供二次开发包，与联网监控平台进行完全兼容。

3、平台软件具备自主知识产权，已获《软件著作权登记证书》。

4、平台软件未侵犯第三方知识产权，不存在任何已知的软件著作权纠纷。软件源代码、文档等材料为自主开发或合法授权。

6、其它说明：

1.  产品具有自主知识产权及商标；

2.  产品经公安部门检验合格认证，同时也通过国家3C认证。

3. 符合DB43/T 1712-2019《银行业金融机构智能分析预警系统安全防范要求》。

4. 产品及平台投保产品责任险：保单金额1000万元（含）人民币
