智慧微断系列

一、产品概述

XWS3系列智慧微断产品功能稳定可靠，种类齐全，使用方便，在国内及国际上具有领先 地位的智慧物联网空开产品。

产品性能：

（1）漏电

可设置漏电报警阀值，当漏电流超过报警阀值时预警并上报。默认为漏电流≥30mA，预警并上报

（2）过流

监测电流阈值可设置，超过设定电流值，预警并上报。

（3）过载

负载功率超过设定监测功率值，预警并上报。

（4）过温

可设置温度报警阀值，当温度超过报警阀值时预警并上报。默认为监测温度超过70度，预警并上报。

（5）过压

可设置过压报警阀值，当电压超过报警阀值时预警并上报。默认为监测电压超过250V时，预警并上报。

（6）欠压

可设置欠压报警阀值，当电压低于报警阀值时预警并上报。默认为监测电压低于190V时，预警并上报。

（7）打火

持续打火（接头虚接、松动、氧化、接触不良等原因引起）可主动预警。

（8）通信网关要求

上行接口：有线（RJ45）2个，下行接口：根据产品自行选择，下行通讯控制智能模块数量≧32。

（9）远程管理

支持软件远程升级，新产品推出、程序功能更改后，可进行远程程序更新，免现场维护。

（10）前端显示控制

用电监控系统前端显示操作设备可以布置在方便查看位置，严禁安装在设备间等封闭空间内，人机交互界面内容显示应清晰且易操作。

型号说明

序号	代号	代表内容	说明
1	T	三相
2	N	零线
3	F	火线
4	Z	漏电保护	同时带漏电监测
5	L	带漏电检测	不带漏电保护
6	C/D	瞬时脱扣类型

产品型号

产品类型	S3 型号	说明
交流微型 断路器MCB	XWS3-F	1P 智慧微断
	XWS3-FN	2P 智慧微断
	XWS3-FNL	2P智慧微断 带漏电检测
	XWS3-T	3P 智慧微断
	XWS3-TL	3P智慧微断 带漏电检测
	XWS3-TN	4P 智慧微断
	XWS3-TNL	4P智慧微断 带漏电检测
带过电流保护的 剩余电流断路器 RCBO	XWS3-ZN	2P 剩余电流保护智慧微断
	XWS3-TZ	3P 剩余电流保护智慧微断
	XWS3-TNZ	4P 剩余电流保护智慧微断

通用参数

项目	参数
额定工作电压 Ue	交流：1P/2P：AC230V；3P/4P：400V；
额定绝缘电压 Ui	500V
额定冲击耐受电压 Uimp	4kV
额定电流 In	6A，10A，16A，20A，25A，32A，40A，50A，63A，80A （常规备货：20A，32A，63A，80A，其他型号需要订货周期）
额定短路能力 Icn	交流：10000A
额定运行短路能力 Ics	交流：7500A
极数*	交流：1P/2P/3P/4P
瞬时脱扣类型	交流：C 型/D 型
接线端子	隧道式接线端子，M5，额定扭矩 3.5Nm
电气寿命	10000 次
机械寿命	20000 次
使用环境温度	-10℃~60℃
存储环境温度	-25℃~70℃
外壳阻燃等级	V0
通讯	支持总线通讯协议；（TTL）
执行标准	交流微型断路器 MCB：GB/T 10963.1 带过电流保护的剩余电流断路器 RCBO：GB/T 16917.1
认证情况	系列产品均已获得 CCC 认证证书

*提示：所有极均为保护极

二、详细参数

XWS3-F

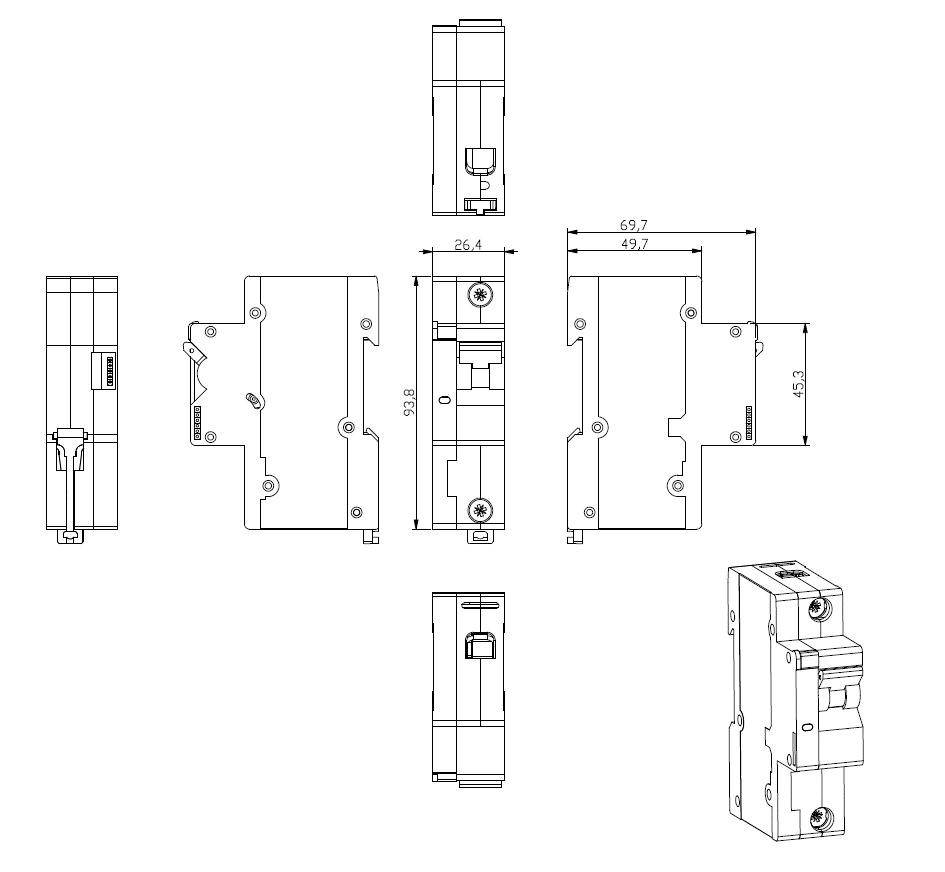

XWS3-F 智慧微断产品示意图

电气参数计量功能：电流、有功功 率、功率因数、电量，可捕捉保护瞬时值上报；

分合闸控制功能：本地手柄控制；本地按键控制；通讯指令远程控制；故障/手动分闸后锁定 远程控制（检修模式）；远程锁定本地禁止合闸（欠费模式）；

智能分合闸功能：智能判断分合闸时间，极大延长触点寿命，可估算触点使用程度；

产品硬件参数：1P；1 个保护极；产品适用于隔离；宽度 27mm；

执行标准：GB/T 10963.1；

保护功能：固定短路保护功能、固定电流过流保护功能、过流预警功能、设定过流保护功能、 设定功率过载保护功能、下端子温度过温预警功能、下端子温度过温报警功能、内部温度过温 预警功能、内部温度过温报警功能、电弧故障报警功能功能、恶性负载识别功能。（除固定功 能外，报警功能可设定为仅报警不脱扣）。

XWS3-FN/XWS3-FNL

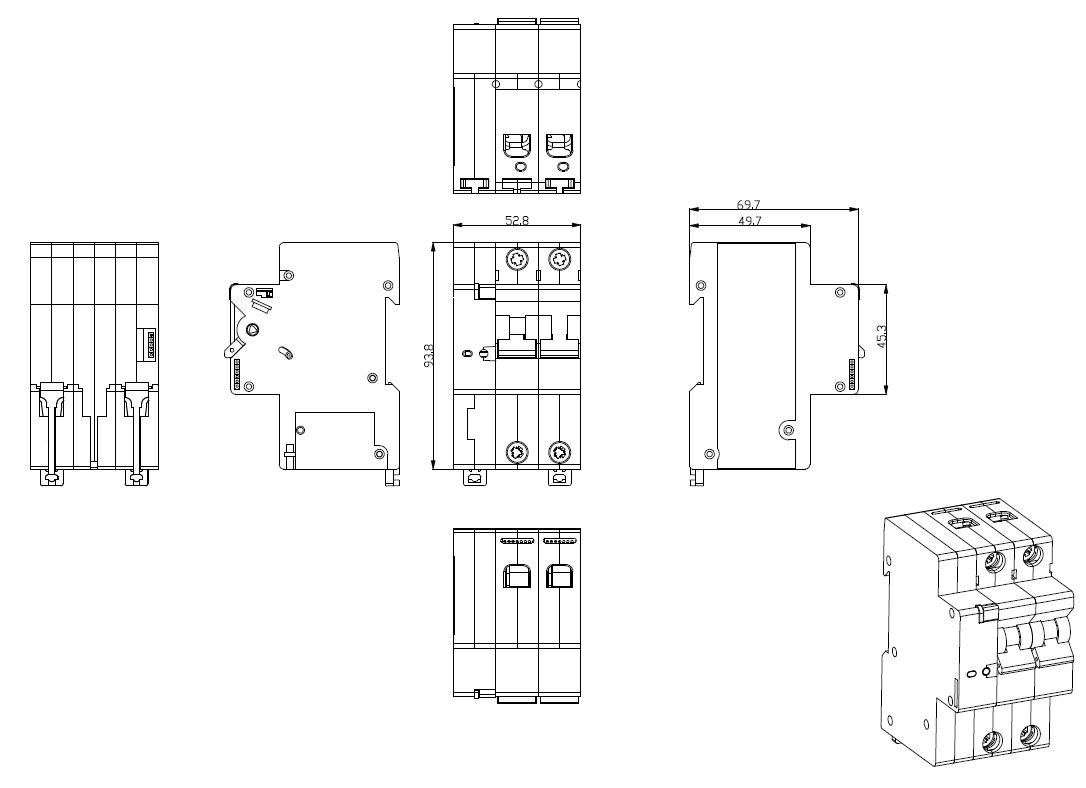

XWS3-FN/XWS3-FNL 智慧微断产品示意图

电参数计量功能：电压、电流、有功功率、功率因数、漏电流（仅带 L 型号）、电量、计量精度 1 级，可捕捉保护瞬时值上报；

分合闸控制功能：本地手柄控制；本地按键控制；通讯指令远程控制；故障/手动分闸后锁定 远程控制（检修模式）；远程锁定本地禁止合闸（欠费模式）；

智能分合闸功能：智能判断分合闸时间，极大延长触点寿命，可估算触点使用程度；

硬件参数：2P；2 个保护极；产品适用于隔离；宽度 54mm；

执行标准：GB/T 10963.1；

保护功能：固定短路保护功能、固定电流过流保护功能、过流预警功能、设定过流保护功能、 过压预警功能、过压报警功能、设定功率过载保护功能、下端子温度过温预警功能、下端子温 度过温报警功能、内部温度过温预警功能、内部温度过温报警功能、漏电流预警功能（仅带 L 型号）、漏电流报警功能（仅带 L 型号）。（除固定功能外，报警功能可设定为仅报警不脱扣）。

XWS3-T/ XWS3-TN/ XWS3-TL/ XWS3-TNL

电参数计量功能：三相电压；三相电流；三相功率；总有功功率；三相功率因数；漏电流（仅 带 L 型号）；电量；计量精度 2 级；可捕捉保护瞬时值上报；

分合闸控制功能：本地手柄控制；本地按键控制；通讯指令远程控制；故障/手动分闸后锁定 远程控制（检修模式）；远程锁定本地禁止合闸（欠费模式）；

反时限曲线：过流保护具备反时限曲线功能，可选择过流延时特性，可针对大负载启动时间长 增加过流保护延时特性。

硬件参数：

T/TL 智慧微断：3P；3 个保护极；适用于隔离；宽度 72mm；

TN/TNL 智慧微断：4P；4 个保护极；适用于隔离；宽度 90mm；

执行标准：GB/T 10963.1。

保护功能：固定短路保护功能、固定电流过流保护功能、分相过流预警功能、分相设定过流保 护功能、分相过压预警功能、分相过压报警功能、分相欠压预警功能、分相欠压报警功能、设 定功率过载保护功能、下端子温度过温预警功能、下端子温度过温报警功能、内部温度过温预 警功能、内部温度过温报警功能、软件漏电流预警（仅带 L 型号）、软件漏电流报警（仅带 L 型号）、缺相保护功能、不平衡保护功能、相序保护功能。（除固定功能外，报警功能可设定 为仅报警不脱扣）

XWS3-ZN

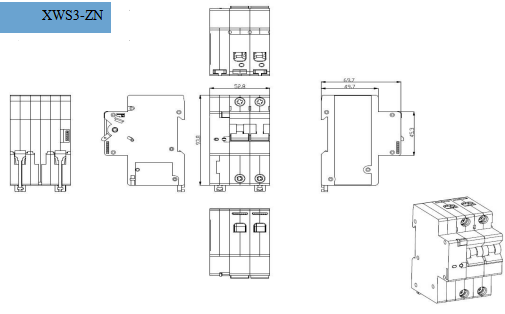

XWS3-ZN 智慧微断产品示意图

电参数计量功能：电压；电流；有功功率；功率因数；漏电流；电量；计量精度 1 级；可捕捉保护瞬时值上报；

分合闸控制功能：本地手柄控制；本地按键控制；通讯指令远程控制；故障/手动 分闸后锁定远程控制（检修模式）；远程锁定本地禁止合闸（欠费模式）；

智能分合闸功能：智能判断分合闸时间，极大延长触点寿命，可估算触点使用程度；

硬件参数：2P；2 个保护极；产品适用于隔离；宽度 45mm；

漏电保护特性：AC 型，电子式；I△n：30mA；50Hz

执行标准：GB/T 16917.1；

保护功能：固定短路保护功能、固定电流过流保护功能、固定漏电保护功能、过流 预警功能、设定过流保护功能、过压预警功能、过压报警功能、欠压预警功能、欠 压报警功能、设定功率过载保护功能、下端子温度过温预警功能、下端子温度过温 报警功能、内部温度过温预警功能、内部温度过温报警功能、软件漏电流预警功能、 软件漏电流报警功能。（除固定功能外，报警功能可设定为仅报警不脱扣）

XWS3-TZ/XWS3-TNZ

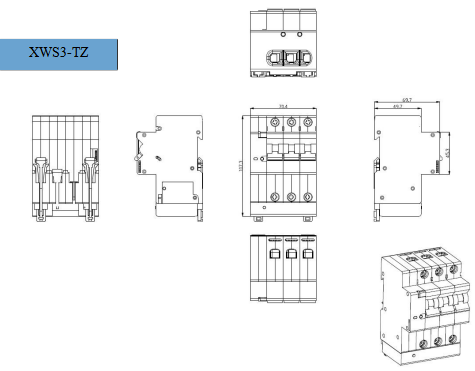

XWS3-TZ 智慧微断产品示意图

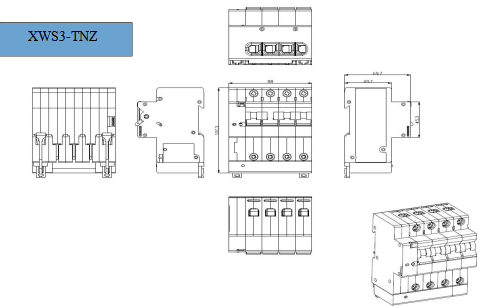

XWS3-TNZ 智慧微断产品示意图

电参数计量功能：三相电压；三相电流；三相功率；总有功功率；三相功率因数；漏电流；电量；计量精度 2 级；可捕捉保护瞬时值上报；

分合闸控制功能：本地手柄控制；本地按键控制；通讯指令远程控制；故障/手动分闸后锁定远程控制（检修模式）；远程锁定本地禁止合闸（欠费模式）；

反时限曲线：过流保护具备反时限曲线功能，可选择过流延时特性，可针对大负载 启动时间长增加过流保护延时特性。

硬件参数：

T/TL：3P；3 个保护极；适用于隔离；宽度 72mm；

TN/TNL：4P；4 个保护极；适用于隔离；宽度 90mm；

漏电保护特性：AC 型，电子式；I△n：30mA，50mA，100mA，10000mA（可现场调 整档位，按测试键后可识别当前档位）；50Hz

执行标准：GB/T 16917.1；

保护功能：固定短路保护功能、固定电流过流保护功能、固定漏电保护功能、分相 过流预警功能、分相设定过流保护功能、分相过压预警功能、分相过压报警功能、 分相欠压预警功能、分相欠压报警功能、设定功率过载保护功能、下端子温度过温 预警功能、下端子温度过温报警功能、内部温度过温预警功能、内部温度过温报警 功能、软件漏电流预警功能、软件漏电流报警功能、缺相保护功能、不平衡功能、 相序保护功能。（除固定功能外，报警功能可设定为仅报警不脱扣）。

三、其他相关模块简介

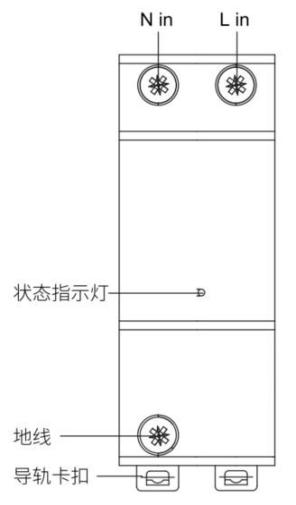

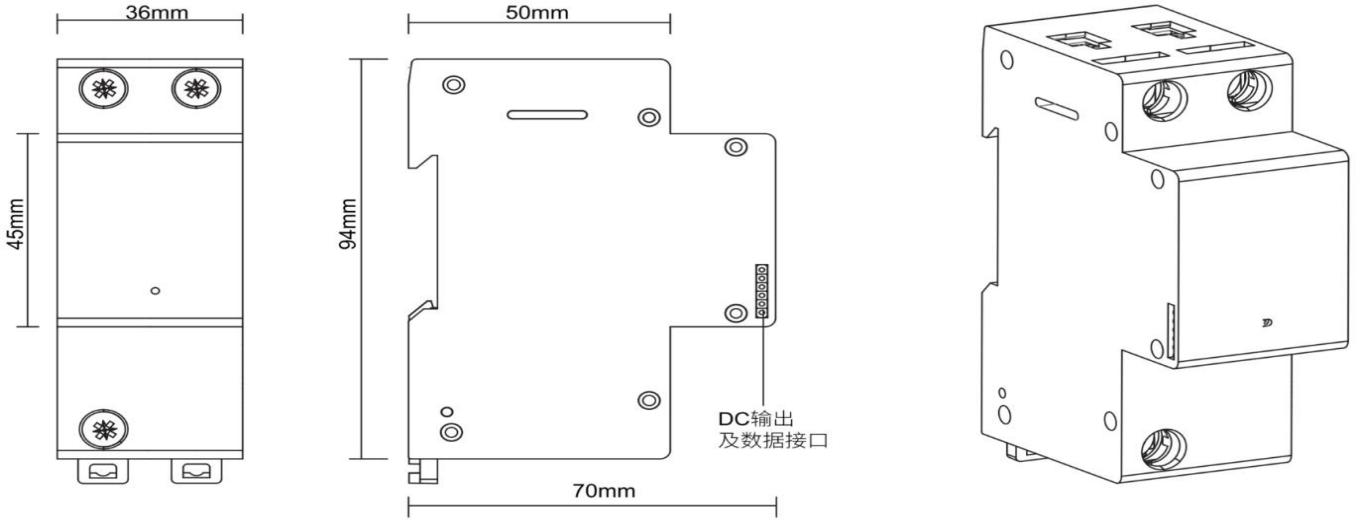

图 10：XWS3 系列智慧微断匹配智能电源模组示意图（三相举例）

电源模组可选产品表

序号	型号	说明
1	P25H	交流-380V，交流 220V
2	P25	带浪涌保护
3	P25D	带屏幕显示
4	P25R	带 S3-485 一体
5	PD20	48V-直流
6	P25C

注：产品具体型号及功能以实物为准

通讯模组

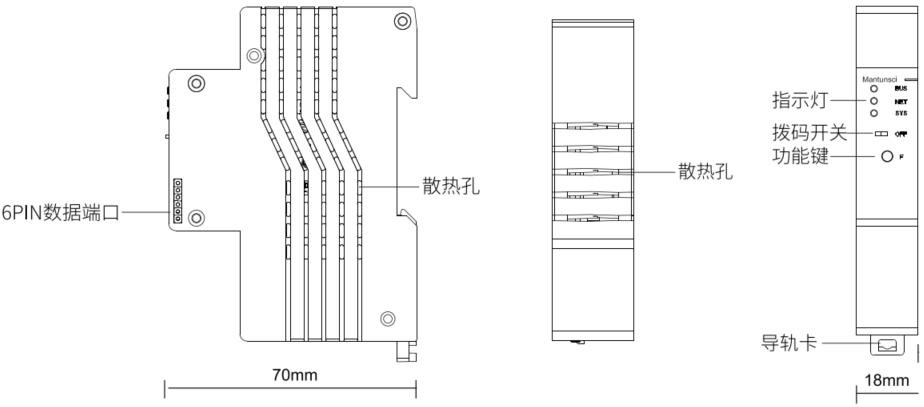

XWS3-T30 通讯模块示意图

预警系统平台：

（1）产品类型

用电监测网关+测模块方式，满足监测+控制功能。

（2）网络架构

既可以采用内网通讯方式，通过内部网络实现安全用电监测系统通讯。还可以采用移动通讯网络实现远程的联网通讯。

（3）电气火灾预警功能

发生电气漏电、过流过载、过温、过压欠压、短路、打火、故障电弧、缺相等情况时根据预先设定的参数主动告警。

（4）漏电自检功能

回路可设定漏电自检功能，确保回路漏电功能正常，当出现漏电时，能主动推送到平台客户端或手机APP（银行内网）。

（5）能耗监测与分析

可以实现对配电系统的用电情况进行采集和汇总，从而对整个配电系统的电力消耗做出智能分析和智能控制，达到节能减耗的目的。

（6）数据统计

精准的传感器件，可提供用电线路电压、电流、温度、总电量等数据，自动汇总统计，用电数据波动情况及电量情况自动汇总、一目了然，为错峰用电、高峰用电节能。同时对线路漏电流超限、过流、过压、过温、过载、故障电弧、缺相等电气火灾预警数据自动汇总统计，为网点电气线路故障检修以及各区用电管制提供基础数据作为依据。

说明：

1、可提供私有化系统部署，且无产品接入数量、期限和U质等要求。

2、可提供二次开发包，与联网监控平台进行完全兼容。

3、平台软件具备自主知识产权，已获《软件著作权登记证书》。

4、平台软件未侵犯第三方知识产权，不存在任何已知的软件著作权纠纷。软件源代码、文档等材料为自主开发或合法授权。

其它说明：

1.  产品具有自主知识产权及商标；

2.  产品经公安部门检验合格认证，同时也通过国家3C认证。

3. 符合DB43/T 1712-2019《银行业金融机构智能分析预警系统安全防范要求》。

4. 产品及平台投保产品责任险：保单金额1000万元（含）人民币
